КВАРЦЕВЫЕ ЧАСОВЫЕ МЕХАНИЗМЫ
для настенных часов, календарей и сувенирной продукции
|
|
||||
|
МЫ ЦЕНИМ НАШИХ КЛИЕНТОВ:
|
МЕНЕЕ 0,3% РЕКЛАМАЦИЙ!
А ТАКЖЕ:
В наличии механизмы:
|
ПРАЙС-ЛИСТ НА МЕХАНИЗМЫ
Внешний вид модели |
Описание модели |
Комплект включает механизм, петлю, стрелки и крепеж. Розничная цена не включает стрелки. Цена комплекта в рублях. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Вернуться к подбору | < 10 шт. |
от 10 шт. |
от 50 шт. |
от 100 шт. |
от 500 шт. |
от 1000 шт. |
от 3000 шт. |
от 5000 шт. |
от 50000 шт. |
|
|
МДХ GT 12,5mmЧасовой механизм дискретного хода (тикающий, 60 шагов/минута) Размер 56*56*15 мм Суточный ход:<1сек. Токопотребление: 150мкА Длина минутника/резьбы (A/B), мм: 12,5/6
|
- | 110.5 | - | 85 | 82 | 79 | 76 | 73 | Договорная |
|
МДХ GT 12.5mm reverseЧасовой механизм кварцевый обратного хода Аналогичен обычному дискретному ходу. но идет в обратном направлении. Обратите время вспять! |
- | 97 | 91 | 84 | 78 | 72 | 66 | 60 | Договорная |
|
МДХ GT 16,5 HigherМеханизм с высоким крутящим моментом Позволяет использовать сбалансированные стрелки до 30 см. длиной Внимание! Длинные стрелки дороже обычных. - смотрите таблицу |
- | 104 | 93 | 83 | 68 | 62.2 | 57.1 | 60.7 | Договорная |
|
|
МДХ GT 16mmМеханизм дискретного хода Минутник / резьба, мм: 16/9 Токопотребление менее 150μA Суточный ход менее 1 сек./сут.
|
- | 105.3 | - | 81 | 75 | 69.6 | 63.8 | 58.8 | Договорная |
|
МДХ GT 16mm reverseЧасовой механизм кварцевый обратного хода |
- | 112 | 105 | 98 | 91 | 84 | 77 | 70 | Договорная |
|
МДХ GT 16 с маятникомМеханизм GrandTime кварцевый дискретного хода с маятником Размер 55*85*23 мм Без петли, фиксируется в корпусе |
- | 147.8 | 138.6 | 129.4 | 120.1 | 111 | 101.6 | 92.4 | Договорная |
|
МДХ-24 hours GT 16/9,5Механизм 24-часовой кварцевый. Позволит воплотить множество оригинальных идей. основанных на суточном цикле. Изобразите на циферблате время работы подразделений в разных часовых поясах. время обеда. приема лекарств. молитв и рабочих смен. |
- | 112 | 105 | 98 | 91 | 84 | 77 | 70 | Договорная |
|
МПХ GT 12,5mmМеханизм плавного хода (бесшумный, 360 шагов/минута) Минутник/резьба, мм: 12/6
|
- | 128.7 | - | 99 | 96 | 92 | 88 | 85 | Договорная |
|
|
МПХ GT 16.5mmМеханизм GrandTime плавного хода (бесшумный)
|
- | 127.4 | - | 98 | 91 | 84 | 77 | 70 | Договорная |
|
|
МПХ GT 18mmМеханизм GrandTime плавного хода (бесшумный) Токопотребление менее 300мкА |
- | 140.4 | - | 108 | 100 | 99 | 96 | 92 | Договорная |
|
|
МПХ GT 22mmМеханизм GrandTime плавного хода (бесшумный)
|
- | 141 | - | 108.5 | 101 | 93 | 85.3 | 77.5 | Договорная |
|
|
МПХ GT 6mm (без резьбового крепления!)(бесшумный, 360 шагов/минута) Размер 56*56*16 мм Суточный ход: <1сек. Токопотребление: 270-300мкА Минутник / резьба, мм: 6/0 Крепление двусторонним скотчем или клеем |
- | 91 | - | 70 | 70 | 70 | 70 | 70 | Договорная |
|
|
МПХ GT-II 12.5mmМеханизм GrandTime плавного хода (бесшумный)
|
- | 92.3 | - | 71 | 69 | 66 | 63 | 61 | Договорная |
|
МДХ GT 12,5mm wh (несъемная петля)Часовой механизм дискретного хода для календарей и другой рекламной продукции MainTime Полный комплект. Встроенная петля. |
- | 85.1 | - | 65.5 | 61 | 56 | 51.4 | 46.7 | Договорная |
|
|
МПХ GT-II 16mmМеханизм GrandTime плавного хода (бесшумный)
|
- | 97.5 | - | 75 | 73 | 70 | 67 | 64 | Договорная |
|
|
МПХ GT-II 16.5mmМеханизм GrandTime плавного хода (бесшумный)
|
- | 97.5 | - | 75 | 73 | 70 | 67 | 64 | Договорная |
|
МДХ-СВ-17Часовой механизм со сверхвысоким крутящим моментом. Оснащается специальными стрелками длиной до 450 мм - в цену не входят! |
470 | 410 | 320 | 290 | 220 | Договорная | Договорная | Договорная | Договорная |
|
|
МДХ-СВ-23Часовой механизм со сверхвысоким крутящим моментом. Оснащается специальными стрелками длиной до 450 мм - в цену не входят!
|
480 | 425 | 330 | 300 | 230 | Договорная | Договорная | Договорная | Договорная |
|
Механизм больших интерьерных часов ИЧМ-200Механизм под большие стрелки от 25 до 100см. |
52000 | Договорная |
|||||||
Механизмы, поставляемые под заказ |
|||||||||||
|
Механизмы кварцевые с календарем Механизмы кварцевые с контактами Декоративные сувенирные маятники вращающиеся и качающиеся ... и любые другие виды специальных механизмов |
Поставляются только на заказ от 5000 штук. | ||||||||||
|
Механизмы для часов с кукушкой Механизмы для напольных часов Механизмы-скелетоны для настольных часов |
Поставляются только на заказ от 500 штук. | ||||||||||
КАК СДЕЛАТЬ ЗАКАЗ |
СТОИМОСТЬ СТРЕЛОК ВКЛЮЧЕНА В ЦЕНУ КОМПЛЕКТА*
|
| Механизм в комплекте с пластиковыми стрелками - на 2 рубля дороже. |
Стрелки сажаются на соосные валы разных диаметров. Самый широкий - часовой, поменьше - минутный, а на тонкий стержень в центре устанавливается секундная стрелка. Снаружи валы окружены втулкой с резьбой. У часовщиков этот выступ стрелочных трибов называется центральным узлом, а неспециалисты часто называют его "штоком", что технически не грамотно.

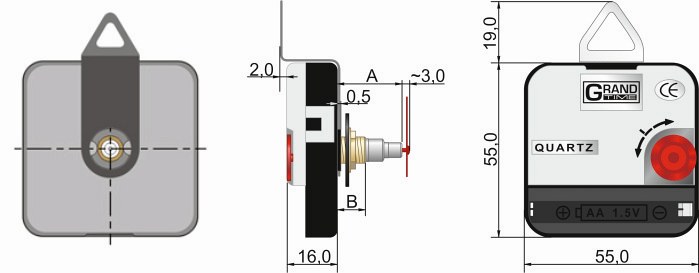

При заказе механизма существенными являются два размера:
- длина выступа минутного триба - минутника (на рис. - А)
- длина резьбовой части (на рис. - B).
Необходимый диаметр отверстия в изделии под резьбовую часть - 8 мм.
- В зависимости от длин минутника и резьбовой части можно использовать циферблаты разной толщины:
| Общая длина минутника (А) (мм) | Высота резьбовой части (Б) (мм) | Способ крепления | Максимальная толщина циферблата (мм) | Макс. толщина циферблата с использованием гайки с фланцем (мм) |
| 6,5 | 0 | Зажим, двухсторонний скотч, клей | 0,5 | --- |
| 12,5 | 5,5 | гайка с шайбой | 3 | 6,5 |
| 16 | 8,5 | гайка с шайбой | 7,0 | 10,5 |
| 18,5 (МПХ) | 10,5 | гайка с шайбой | 8,5 | 11,5 |
| 22 (МПХ) | 15 | гайка с шайбой | 13 | 16 |
| МДХ СВ-17 | 9,5 | гайка с шайбой | 7,5 | 10,5 |
| МДХ СВ-23 | 15,5 | гайка с шайбой | 13,5 | 16,5 |
Резиновая уплотнительная прокладка
Резиновая прокладка - важный элемент крепежа. Она не только улучшает фиксацию механизма, но и гасит звуковые колебания, что особо важно для тонких циферблатов, способных усиливать звук по принципу мембраны.
  |

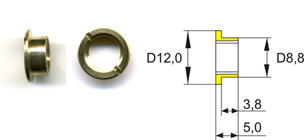

Обычная гайка по Вашему запросу может быть заменена на гайку с фланцем, позволяющую фиксировать циферблат на несколько миллиметров дальше от края резьбы. Например, используя такую гайку, механизм с длинной выноса 18,5мм может заменить механизм с выносом в 22мм. Диаметр отверстия в циферблате придется увеличить до 9 мм.
По желанию заказчика в комплекте с механизмом поставляется металлическая подвесная петля. Помимо обычной имеются петли черного цвета.
Внимание! На петлю можно вешать часы весом до 1 килограмма! Больший вес ведет к деформации механизма и ухудшает качество его работы. Тяжелые часы должны иметь точку подвеса на корпусе.
Схема сборки

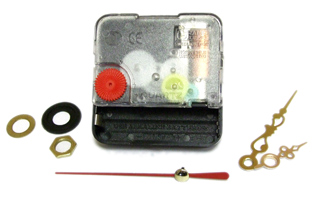

Порядок: механизм, петля, резиновая шайба-прокладка, циферблат, металлическая шайба, гайка, стрелки.

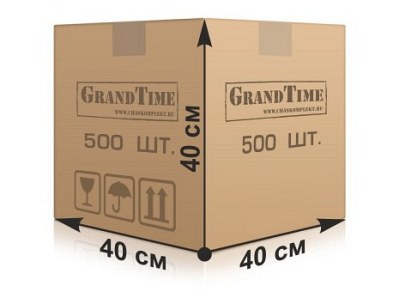

Габариты упаковки

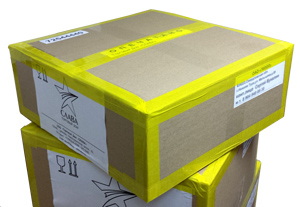

Упаковка перед отправкой:
Вес коробки (500 механизмов) - от 11 до 12 кг. Усиленный ход - до 14 кг.
Примеры готовой продукции
Креативные интерьерные часы
Рекомендации по выбору часовых механизмов
